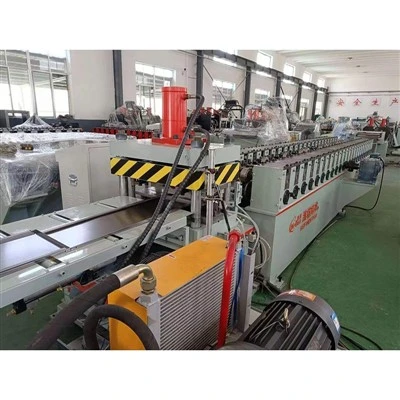

Μηχανή διαμόρφωσης ρολού ράφι ράφι σούπερ μάρκετ

Το μηχάνημα διαμόρφωσης ρολού πίσω πάνελ ραφιών σούπερ μάρκετ είναι ένα εξειδικευμένο εξάρτημα για τη συνεχή κύλιση-χάλυβας λωρίδων σε προφίλ πίσω πάνελ ραφιών σούπερ μάρκετ. Η διατομή-του πίσω πλαισίου του ραφιού απαιτεί αυξημένη ακαμψία μέσω των διπλωμένων άκρων και των ενισχυτικών νευρώσεων και πρέπει να τρυπηθεί εκ των προτέρων με οπές άγκιστρου ή οπές στερέωσης για σύνδεση με τους ορθοστάτες. Αυτός ο εξοπλισμός χρησιμοποιεί χαλύβδινους κυλίνδρους που φέρουν GCr15 (που έχουν σβήσει σε σκληρότητα HRC58 βαθμών -62 μοιρών), διαθέτει λειτουργία μετάδοσης διαίρεσης προσαρμογής και ενσωματώνει ξετύλιγμα, ισοπέδωση, τροφοδοσία σερβομηχανισμού, διάτρηση, κρύα κάμψη και υδραυλική κοπή σε μία μονάδα.

Τεχνικές Προδιαγραφές

Όνομα προϊόντος	Μηχανή διαμόρφωσης ρολού ράφι ράφι σούπερ μάρκετ
Λειτουργία μετάδοσης	Διαίρεση-προσαρμογή ανοίγματος
Προδιαγραφές Υλικού	Q235
Ταχύτητα Παραγωγής	5-15μ/λεπτό
Συσκευή κοπής	Υδραυλική κοπή
Δυναμικό	Προσαρμόσιμο
Παράμετροι Τάσης	380V/415V, 50Hz, 3φασ
Εξαρτήματα ελέγχου	Ελεγκτής Mitsubishi PLC (Ιαπωνία)
Επεξεργάσιμο πάχος υλικού	0,28-0,8mm (Προσαρμοσμένο σύμφωνα με τις απαιτήσεις του πελάτη)
Πλάτος Επεξεργάσιμου Υλικού	Λιγότερο ή ίσο με 700 mm (Προσαρμοσμένο σύμφωνα με τις απαιτήσεις του πελάτη)
Υλικό ρολού	GCr15, Σκληρότητα HRC58 βαθμοί -62 μοίρες
Συνολική ισχύς κινητήρα	23 KW
Ισχύς υδραυλικού συστήματος	5 KW
Χωρητικότητα φορτίου Uncoiler	Λιγότερο ή ίσο με 5 τόνους
Ανοχή διαστάσεων κοπής	Μικρότερο ή ίσο με ±0,5 mm (Μήκος μικρότερο ή ίσο με 3000 mm)
Υλικό μήτρας κοπής	Cr12MoV

Πλεονεκτήματα προϊόντος

Διαμήκεις ενισχυτικές νευρώσεις και επιπεδότητα πίσω πλαισίου που σχηματίζονται σε ένα βήμα

Η μεγάλη περιοχή και το λεπτό πάχος του πίσω πλαισίου του ραφιού το καθιστούν επιρρεπές σε επίπεδη παραμόρφωση και διόγκωση. Ο εξοπλισμός χρησιμοποιεί πολλαπλές πρέσες κυλίνδρων στο τμήμα διαμόρφωσης για να σχηματίσει ενιαία πολλαπλές διαμήκεις ενισχυτικές νευρώσεις στην επιπεδότητα του πίσω πλαισίου. Το βάθος, το πλάτος και η απόσταση των ενισχυτικών νευρώσεων υπολογίζονται με ακρίβεια με βάση το πλάτος και το πάχος του πίσω πλαισίου, ενισχύοντας αποτελεσματικά την ακαμψία και την επιπεδότητα του πίσω πλαισίου, εξαλείφοντας την ανάγκη για επακόλουθη συγκόλληση των ενισχυτικών εξαρτημάτων.

Διπλωμένες άκρες πολλαπλών- επιπέδων για βελτιωμένη συνολική ακαμψία

Οι τέσσερις πλευρές του πίσω πλαισίου διπλώνονται και τυλίγονται για να σχηματίσουν μια δομή πολλαπλών-στρώσεων, βελτιώνοντας σημαντικά την ακαμψία των άκρων και καθιστώντας τη σύνδεση μεταξύ του πίσω πλαισίου και των ορθοστατών πιο ασφαλή μετά τη συναρμολόγηση. Ο εξοπλισμός μπορεί να σχηματίσει πολλαπλές-διπλωμένες άκρες (όπως διπλό-αναδίπλωση, τυλιγμένες άκρες κ.λπ.) σε ένα βήμα σύμφωνα με τις απαιτήσεις διατομής-του πίσω πλαισίου του πελάτη. Οι σχηματισμένες άκρες είναι λείες και χωρίς γρέζια-, αποτρέποντας τα κοψίματα των δακτύλων κατά την εγκατάσταση και τη χρήση και βελτιώνοντας επίσης τη συνολική αντίσταση παραμόρφωσης του πίσω πλαισίου.

Προ-τρύπημα όρθιας σύνδεσης οπών σε ένα βήμα, εξαλείφοντας την ανάγκη για δευτερεύουσα διάτρηση κατά την εγκατάσταση

Το πίσω πλαίσιο και οι ορθοστάτες συνδέονται και στερεώνονται χρησιμοποιώντας μπουλόνια ή κρεμαστές πλάκες. Στο τμήμα σφράγισης, ο εξοπλισμός μπορεί ταυτόχρονα να προ-τρυπήσει οπές σύνδεσης και στις δύο πλευρές του πίσω πλαισίου σύμφωνα με την απόσταση στηλών και τη μέθοδο σύνδεσης που παρέχεται από τον πελάτη. Η απόσταση των οπών αντιστοιχεί ακριβώς στις οπές στερέωσης της στήλης. Κατά την εγκατάσταση της γραμμής παραγωγής, το πίσω πλαίσιο μπορεί να βιδωθεί ή να κρεμαστεί απευθείας χωρίς να χρειάζεται-διάτρηση επί τόπου, βελτιώνοντας σημαντικά την απόδοση της συναρμολόγησης ραφιών.

Φωτογραφίες εργοστασίων

Αποστολές φωτογραφιών

Επίσκεψη πελάτη

FAQ

Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α: Είμαστε ένα εργοστάσιο που βρίσκεται στο Weifang, Κίνα. Διαθέτει πάνω από είκοσι σετ προηγμένου εξοπλισμού, συμπεριλαμβανομένου ενός νέου κέντρου κατεργασίας ακριβείας, τόρνους NC, μηχανών EDM σύρματος CNC και μιας μεγάλης πλατφόρμας δοκιμής κάμψης προφίλ αυτοκινήτου. Είστε ευπρόσδεκτοι να επισκεφτείτε το εργοστάσιό μας ανά πάσα στιγμή.

Ε: Θα παραμορφωθεί η επιφάνεια του πίσω πλαισίου μετά τη διάτρηση;

Α: Ο εξοπλισμός χρησιμοποιεί ένα σερβο-ελεγχόμενο σύστημα διάτρησης. Η δύναμη συγκράτησης της μήτρας ελέγχεται επακριβώς κατά τη διάτρηση και η σύγχρονη στήριξη κατά τη διάρκεια της κίνησης του φύλλου υλικού αποτρέπει τα εντοπισμένα βαθουλώματα ή συστροφή που προκαλούνται από τη διάτρηση. Οι θέσεις διάτρησης βρίσκονται όλες στις ευθείες περιοχές μεταξύ των ενισχυτικών νευρώσεων, χωρίς να επηρεάζουν τη συνολική επιπεδότητα του πίσω πλαισίου. Οι άκρες μετά το τρύπημα είναι λείες και{4}}ελεύθερες, επιτρέποντας την άμεση είσοδο στη διαδικασία βαφής.

Ε: Ποιο είναι το μέγιστο πλάτος του πίσω πίνακα που μπορεί να υποβληθεί σε επεξεργασία;

Α: Το τυπικό μέγιστο πλάτος επεξεργασίας του εξοπλισμού είναι μικρότερο ή ίσο με 700 mm. Τα κοινά πλάτη για τα πίσω πάνελ ραφιών σούπερ μάρκετ είναι 300-600 mm, καλύπτοντας πλήρως τις τυπικές ανάγκες. Εάν οι πελάτες απαιτούν πίσω πάνελ πλάτους από 700 mm, μπορεί να προσαρμοστεί μια φαρδύτερη μηχανή διαμόρφωσης. Πρέπει να παρέχονται ειδικές παράμετροι πλάτους ώστε το τεχνικό προσωπικό να αξιολογεί και να προσαρμόζει τις προδιαγραφές του εξοπλισμού.
